Hướng dẫn lắp mực in mã vạch cho máy in mã vạch bixonlon

1. Video hướng dẫn lắp mực in mã vạch cho máy in mã vạch bixolon


2. Hướng dẫn bằng hình ảnh

- Máy in mã vạch bixolon này có thể áp dụng cho 2 loại mực là lõi to và lõi nhỏ

máy in mã vạch bixolon

có 2 loại mực lõi to và lỗi nhỏ

2.1. Lắp mực in mã vạch lõi to

- Cấu tạo của bộ phận mực in gồm 1 thành trả và một thanh cuộn

- Lõi to chúng ta sẽ gắn thêm 1 thanh trục vào trong lõi sao cho đầu to nằm vào bên trái đầu nhỏ nằm bên phải. Sao cho bề mặt của mực tiếp xúc trực tiếp với tem mã vạch. Sau đó đặt trực tiếp vào máy in mã vạch bixolon slp-t400, hay bixolon slp-t403

lắp mực in mã vạch cho máy in mã vạch bixolon

Lõi mực in lõi to cần gắn thêm một thanh trục vào trong lõi sau đó đặt vào máy in mã vạch bixolon

lap muc cho may in ma vach bixolon slp-t400

 Dùng 1 lõi còn lại cũng lồng thanh trục và lắp vào máy in như hình.

lap muc in ma vach cho may in ma vach

Kéo mực in ra và gắn vào thanh màu vàng trên hình. Dùng tem dính cố định vào cuộn màu vàng

lắp mực in cho máy in mã vạch bixolon

Cuộn cuộn vào vài vòng cho chắc

2.2. Lắp mực in mã vạch với lõi nhỏ

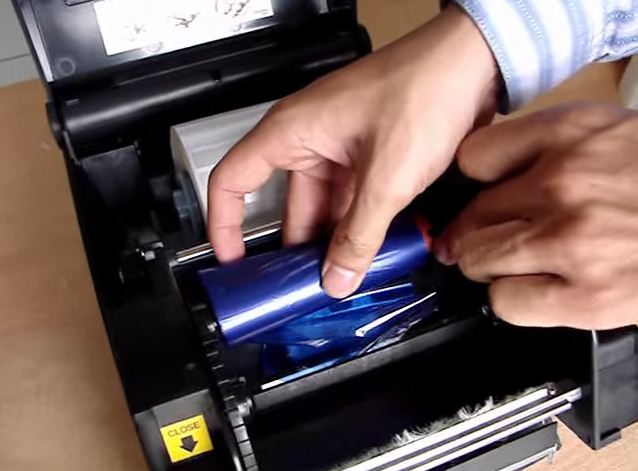

Còn đối với lõi nhỏ chúng ta gắn trực tiếp vào máy in mã vạch bixolon. Và cũng như lõi lớn phải lắp sao cho bề mặt của mực phải gắn trực tiếp với tem

lắp mực in mã vạch cho máy in mã vạch bixolon

Mực in lõi nhỏ lắp trực tiếp vào máy in mã vạch bixolon slp-t400, slp-t403

Tiếp theo dùng lõi cuộn mực rỗng để cuộn cuộn mực lại và đặt vào vị trí còn lại của nó.

lắp mực in mã vạch cho máy in mã vạch bixolon slp-t400

dùng lõi cuộn mực rỗng để cuộn cuộn mực lại

lắp mực in mã vạch cho máy in mã vạch bixolon slp-t403

đặt vào vị trí còn lại của nó

lắp mực cho máy in mã vạch bixolon slp-t400

Sau khi tiến hành xong đóng lắp hộp thứ 2 lại, Quý khách lưu ý mép của lắp hộp thứ 2 phải nằm dưới ngay cuộn tem. Tiếp theo đóng lắp hộp lại.

lắp mực cho máy in mã vạch bixolon


Để kiểm tra quý khách bật nguồn phía sau lên. Nếu đèn hiển thị màu xanh nghĩa là chúng ta đã lắp đặt đúng.

Nếu đèn hiển thị màu đỏ quý khách vui lòng kiểm tra lại như hướng dẫn.
